Auflicht-Aufnahmen eines Prozessor-Chips

Auflicht-Aufnahmen eines Prozessor-Chips mit verschiedenen Mikroskop-Objektiven

Aufnahmebedingungen: siehe unten, Maus über Bild halten zeigt Tooltips, Klick mit linker Maustaste auf die Bilder der linken Reihe zeigt eine größere Darstellung mit 50% der Originalgröße (die Dateigröße steht unter dem Vorschaubild), die rechte Reihe sind jeweils Bildausschnitte in 100% der Originalgröße

NEU: Link zu einer weitgehend identischen Seite mit überarbeiteten Bildern

Auf den LOMO-Objektiven fehlen die Angaben zur Tubuslänge (190, 200 od. unendl.?).
CZJ-Planobjektive ab 25x-Vergrößerung konnten hier noch nicht eingesetzt werden, da diese Objektive einen größeren Durchmesser haben und die Prozessor-Sockelstifte erst entfernt werden müssen.

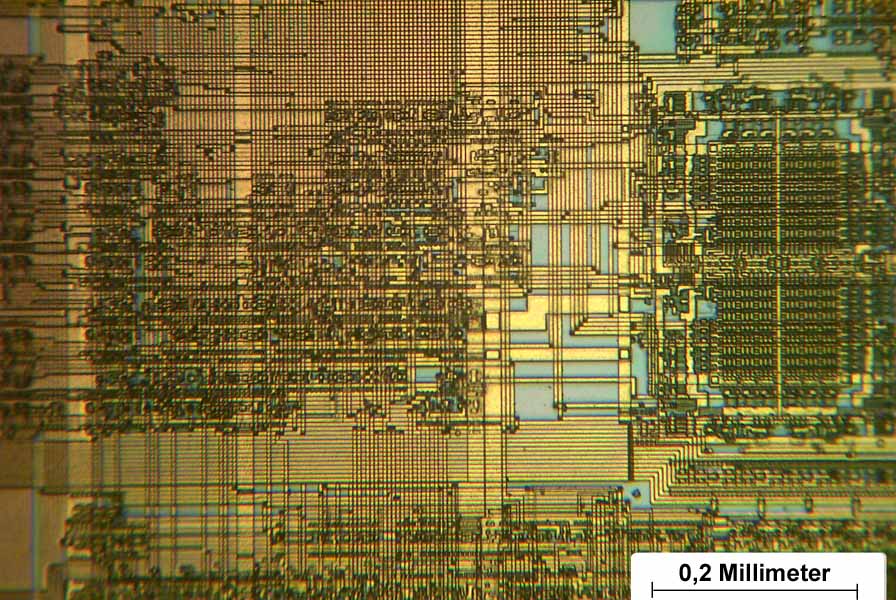

LOMO Planapochromat F=10 n.A. 0,50	153 kB

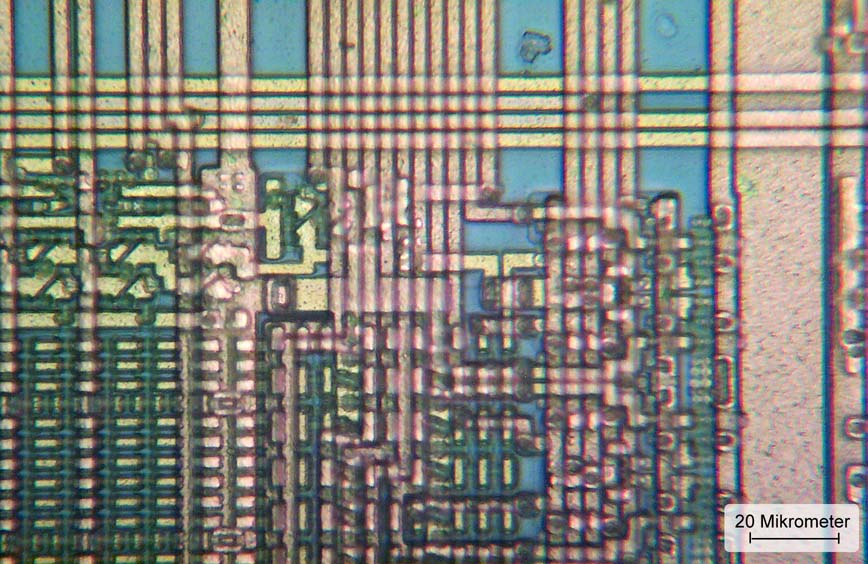

LOMO Planapochromat F=4 n.A. 0,85	112 kB

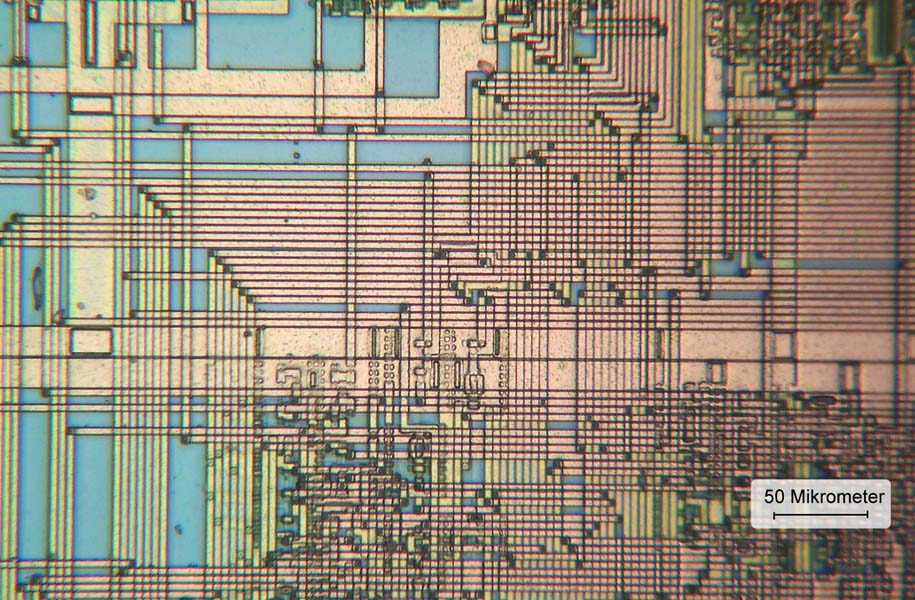

CZJ Apochromat 15/0,30	129 kB

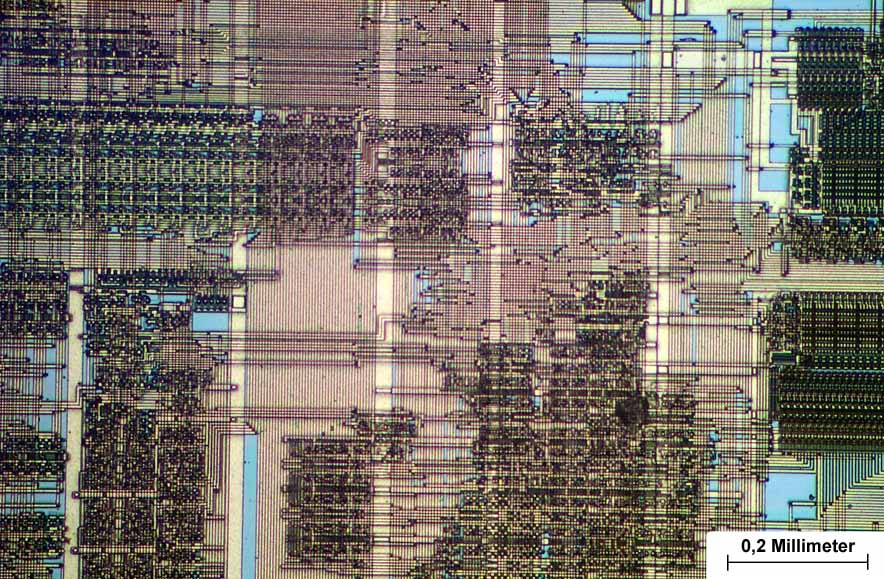

CZJ Planachromat 10/0,2	150 kB

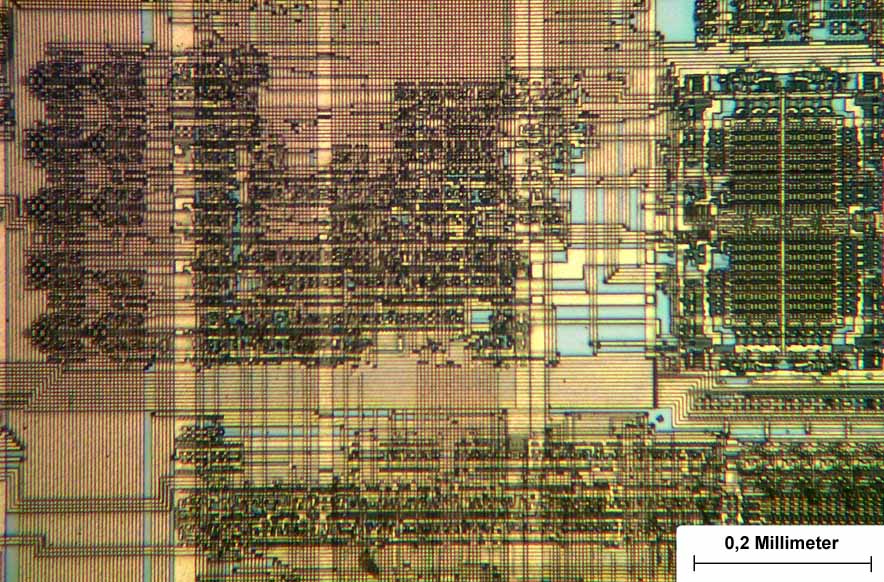

CZJ Planachromat 12,5/0,25	130 kB

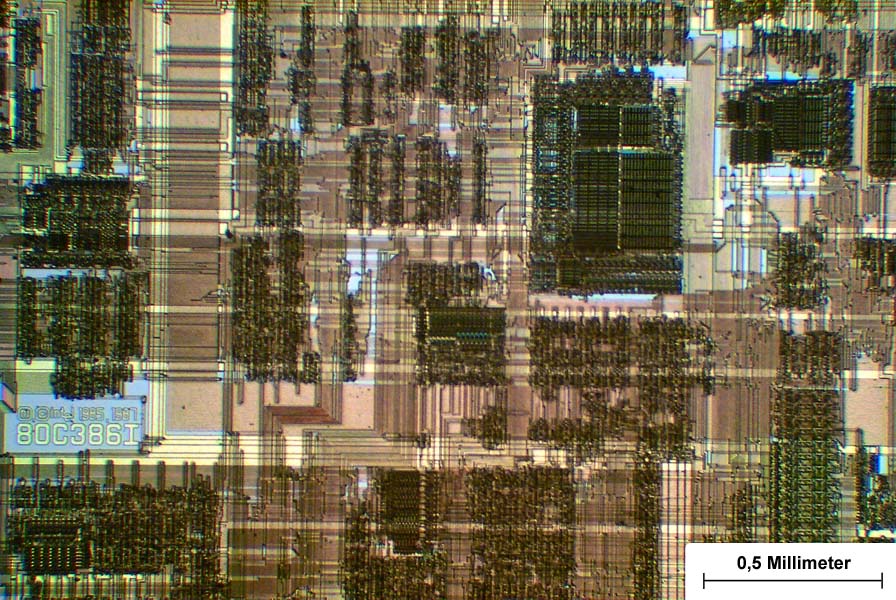

Leitz Milar 50 mm / 1:4,5	157 kB

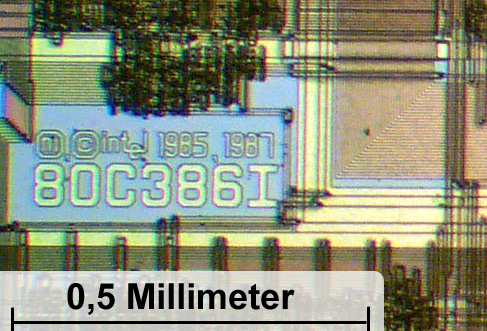

Leitz Milar 50 mm / 1:4,5 Ausschnitt in Originalgröße weniger komprimiert	123 kB

Aufnahmebedingungen:

DC290-Kamera direkt über dem Okular nur mechanisch adaptiert
Okular: CZJ PK 10x
CZJ Vertival mit unendl. korr. CZJ Plan-Objektive (M19-Gewinde), für LOMO und Leitz Milar mit RMS-Adapterring
Beleuchtung: Auflicht-Hellfeld 50W-Halogen, Dämpfungsfilter NG5, Mattglas

Da die Aufnahmen viele Details zeigen, sind die jpg-Bildateien trotz Halbierung der Bildgröße noch sehr groß. Es mußte daher eine besonders hohe Komprimierungsstufe gewählt werden, was natürlich die Bildqualität mindert.
Den dadurch bedingten Informationsverlust erkennt man bei vergleichender Betrachtung der beiden Milar-Beispiele.
Das letzte Bild wurde jedoch auch zweimal verlustbehaftet komprimiert.

-nach oben-

-zurück zu DC290-Aufnahmen-

aktualisiert am 20.03.2005
