Testaufnahmen mit Phasenkontrast

Test-Aufnahmen mit Phasenkontrasteinrichtungen für Durchlicht

Erläuterungen zur Aufnahmetechnik unten, Maus über Bild halten zeigt Tooltips, Klick mit linker Maustaste zeigt größeres Bild (Ausschnitt in Originalgröße, die Dateigröße steht unter dem Vorschaubild)

Die vor etwa 50 Jahren von Carl-Zeiss Jena entwickelte Einrichtung für variablen Phasenkontrast (Phv) ermöglicht den schnellen Wechsel zwischen einer normalen und strengen Phasenkontrast-Einstellung. Da ich bisher keine Bilder gefunden habe, welche die unterschiedlichen Einstellungsmöglichkeiten einmal deutlich darstellen, habe ich nachfolgend die unterschiedliche Bildwirkung aufgenommen. Auf den Einsatz eines strengen Grün- oder Interferenzfilters habe ich bewußt verzichtet, da diesbezügliche Aufnahmen von Test-Diatomeen keine signifikant verbesserte Auflösung im digitalen Bild erkennen ließ.

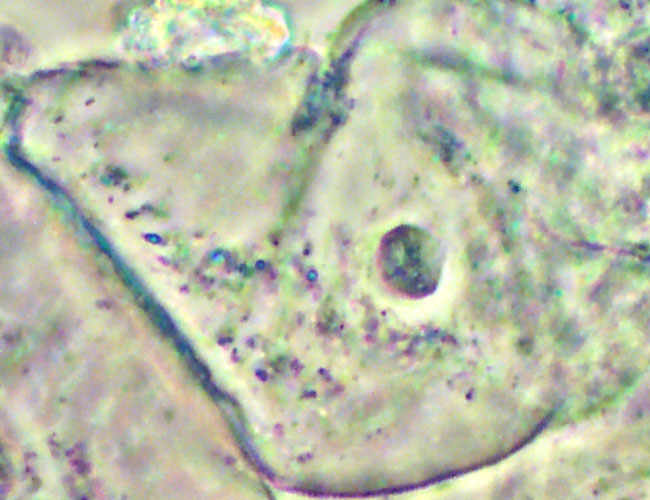

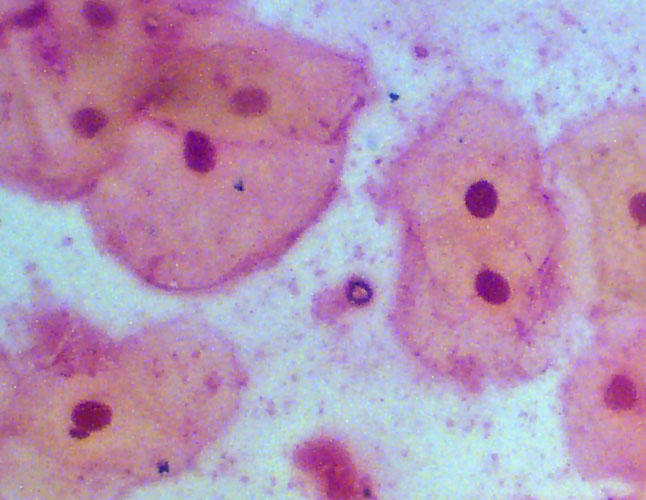

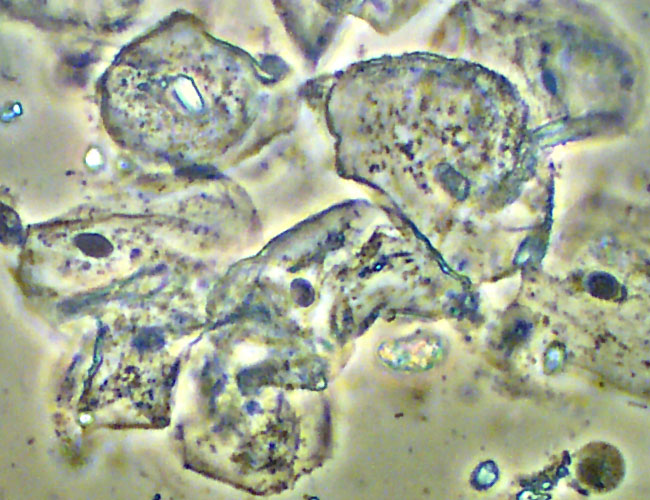

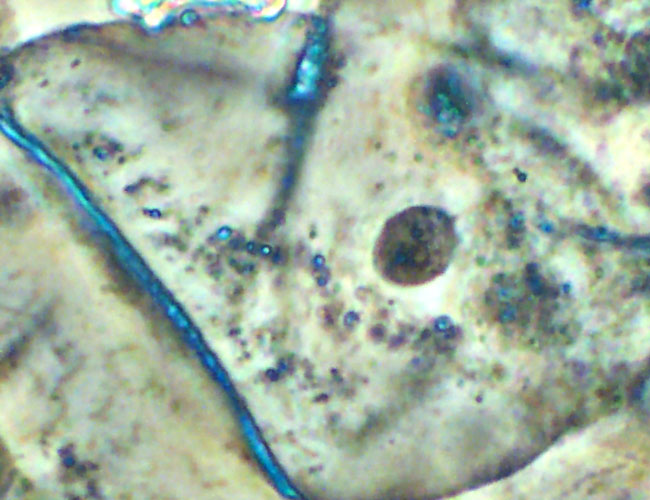

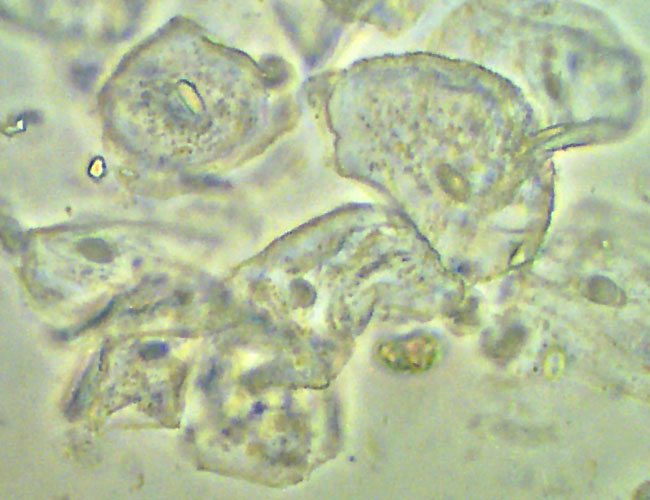

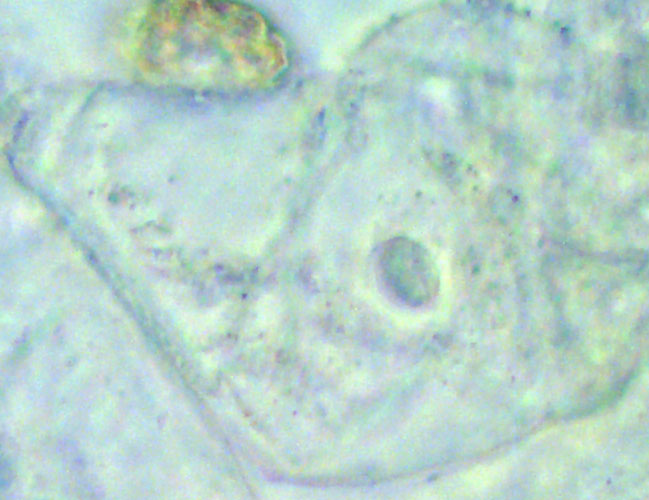

Die Vorschaubilder sind mit Ausschnitten in Originalgröße der gewählten Kameraauflösung (1792*1200 Pixel) verlinkt. Den Eindruck eines gesamten Bildes kann man hier erhalten, allerdings wurde die Größe stark reduziert. Der zugehörige Detailausschnitt in Originalgröße ist das dritte Bild von links in der zweiten Reihe (strenger Phasenkontrast mit Objektiv 40x).

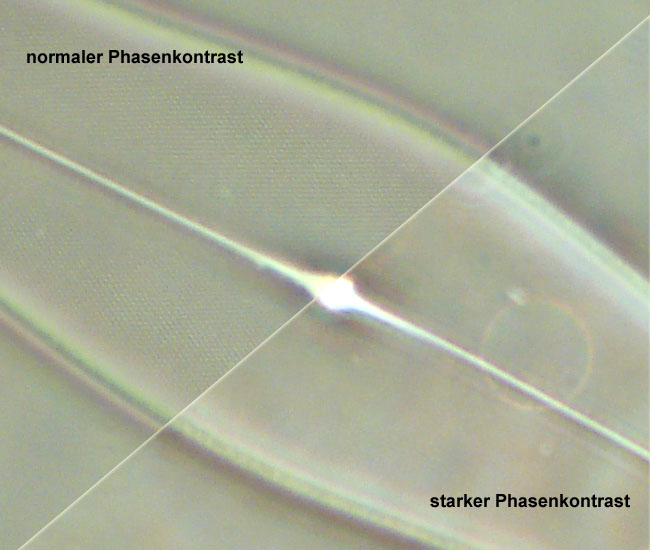

Die verringerte Auflösung bei strenger Phasenkontrast-Einstellung ist auf einer Abbildung von Pleurosigma angulatum ersichtlich (Objektiv 40/0,65).

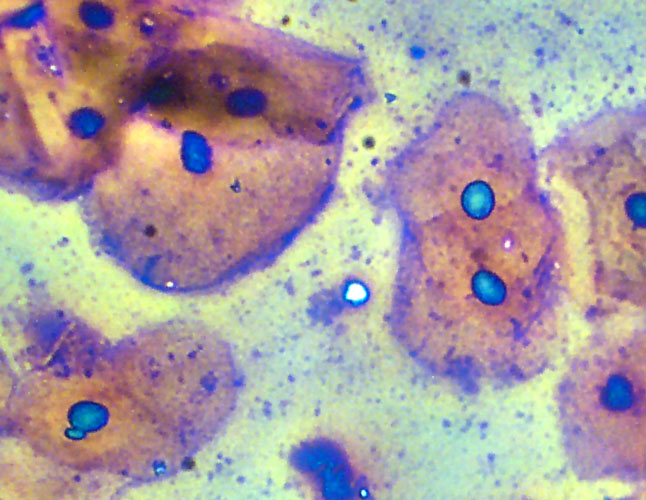

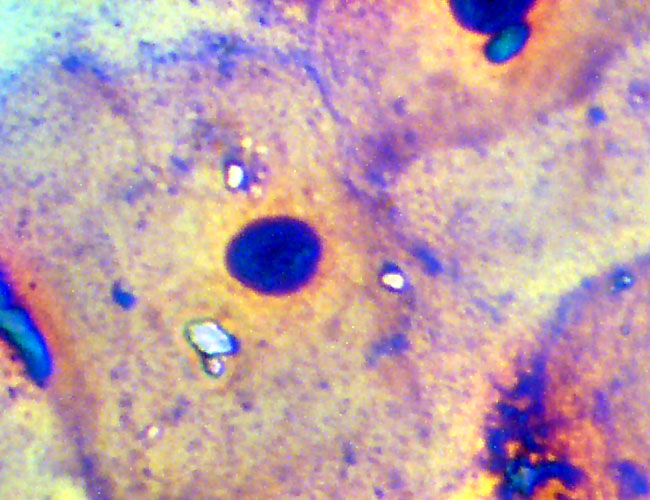

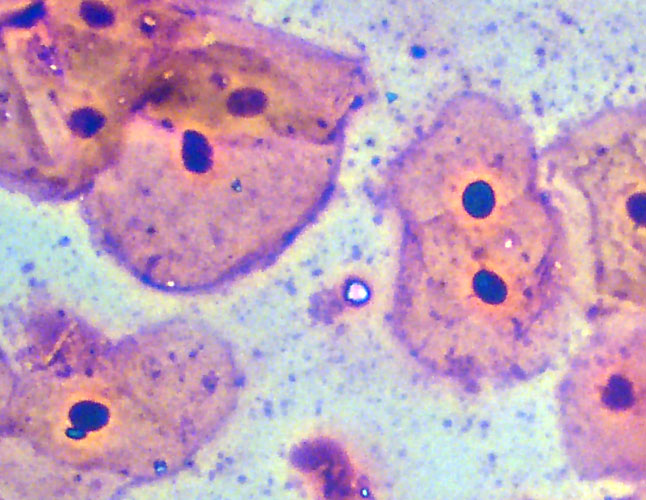

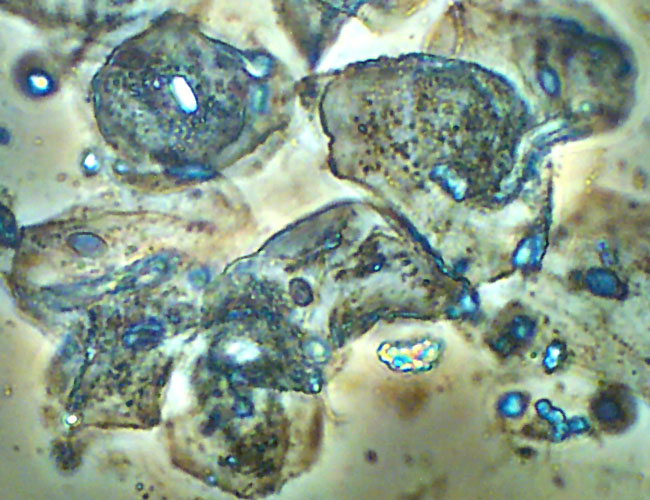

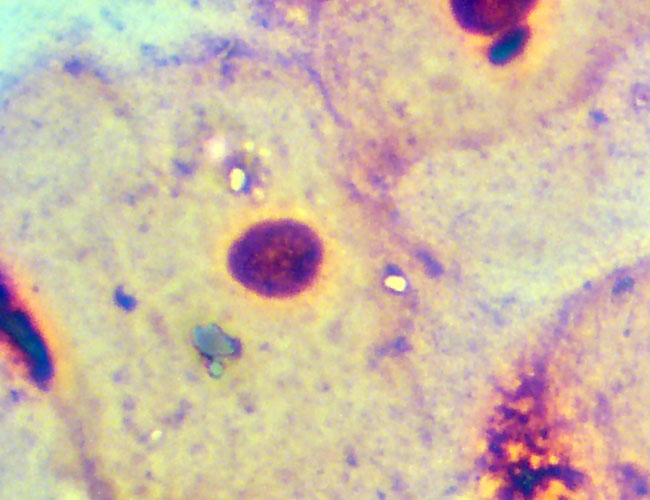

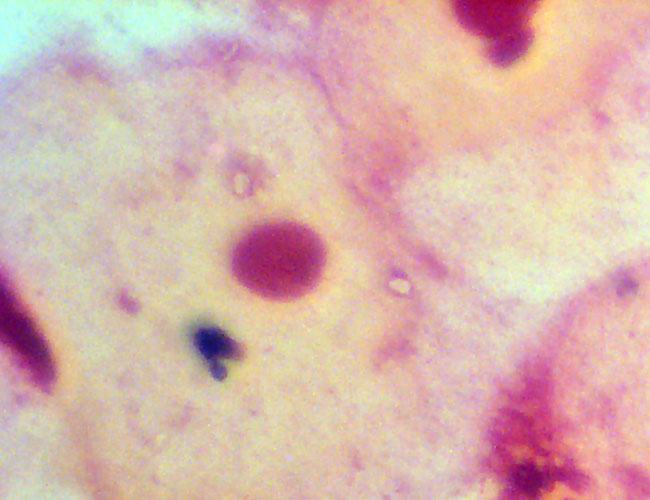

	Quasi-Hellfeld	normaler Phasenkontrast	strenger Phasenkontrast

CZJ 16/0,32 Phv	74 kB	99 kB	97 kB

CZJ 40/0,65 Phv	68 kB	76 kB	76 kB

CZJ 16/0,32 Phv	79 kB	88 kB	86 kB

CZJ 40/0,65 Phv	68 kB	69 kB	90 kB

Aufnahmebedingungen

	DC290-Kamera direkt über dem Okular nur mechanisch adaptiert Okular CZJ PK 10x
-für Durchlicht-Phasen- kontrast	CZJ Ph- bzw. Phv-Achromate und -Planachromate, zugehörige Ph- oder Phv-Blende CZJ Lp-Stativ mit orig. 15W-Beleuchtung, zusätzlich versch. Neutralfilter

Ergänzung: Eine sehr gute Auflösung erhält man auch mit den PhA-Objektiven von PZO. Diese Objektive für negativen Phasenkontrast enthalten nach Prof. Pluta einen Phasenring aus modifiziertem Ruß und dürften damit vermutlich die einzigen kommerziell hergestellten Objektive auf dieser Basis sein , da der REICHERT Anoptral-Kontrast nach Wilska in der technologischen Umsetzung keinen Rußring mehr hatte.

Bildbeispiele mit CZJ Interferenzfilter IF 545:

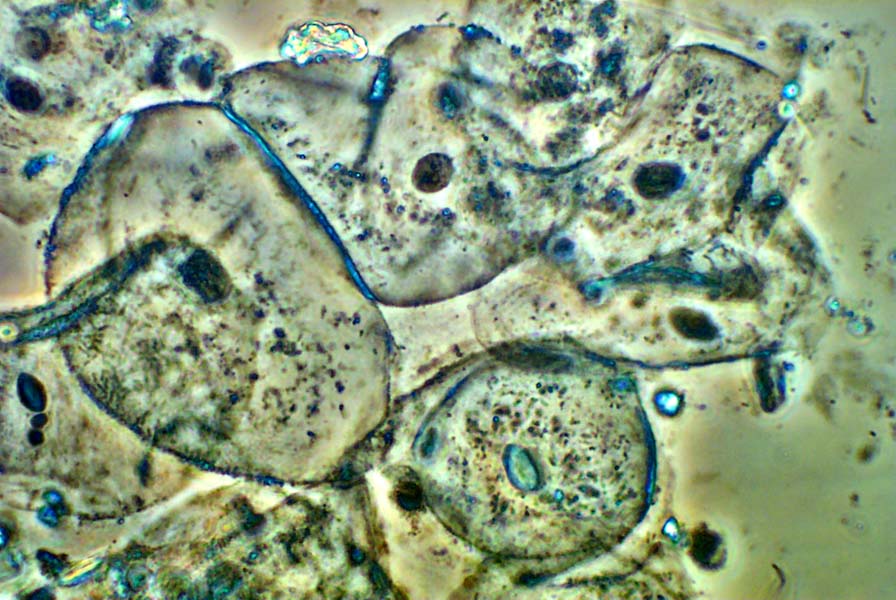

PZO 100/1,30 PhA

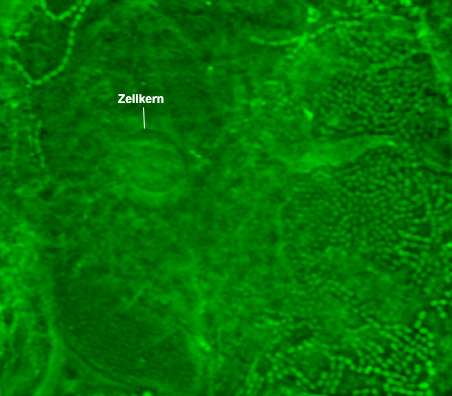

Ähnlich wie bei DIC kann man
mit diesem Objektiv sogar eine Epithel-
Zelle schichtweise durchfokussieren!

Link zu einer Animation

(öffnet neues Fenster, Achtung: 757 kByte!!!)
