Auflicht-Aufnahmen mit DC290 und verschiedenen Mikroskop-Objektiven

Aufnahmebedingungen: siehe unten, Maus über Bild halten zeigt Tooltips, Klick mit linkerMaustaste zeigt größeres Bild (meist 50% der Originalgröße, die  Dateigröße steht unter dem Vorschaubild)

Die Testaufnahmen von einem Netzmikrometer verdeutlichen einen leichte kissenförmige Verzeichnung bei mittlerem Kamera-Zoom. Geringe "Pincushion Distortion" wurde auch schon bei einem Vergleichstest festgestellt. Ohne Zoom erhält man keine bildfüllenden Ansichten. Damit das Kameraobjektiv  nahe genug an die Austrittspupille heran kommt, benötigt man ein Okular mit hochliegender Austrittspupille. Geeignet sind z. B. solche Okulare, die speziell für Brillenträger ausgelegt sind . Zur Vermeidung deutlich sichtbarer Verzeichnungen wurde in höheren Zoombereichen  fotografiert.

Leitz Milar 50 mm /1:4,5 CZJ Planachromat 10x / n.A. 0,2 - unendl.  (DDR-Produktion)

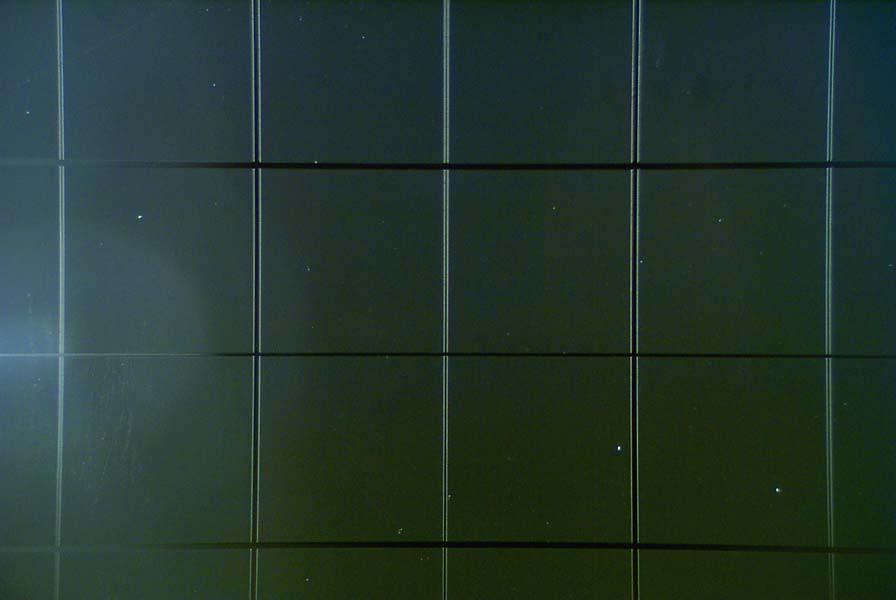

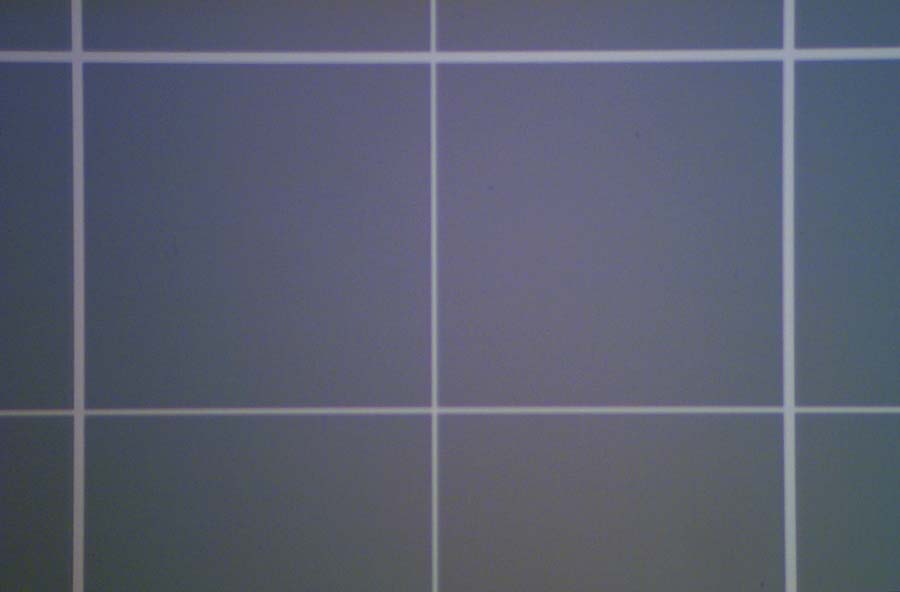

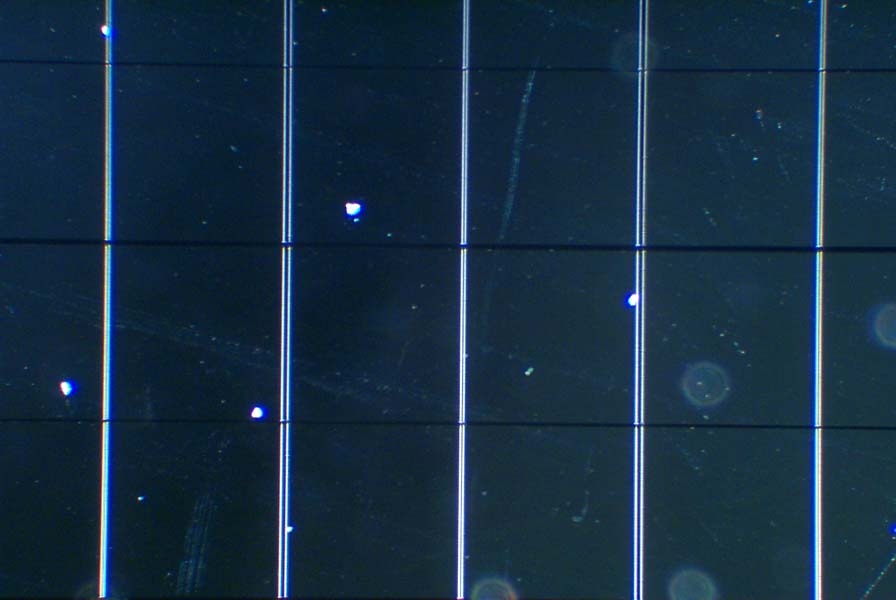

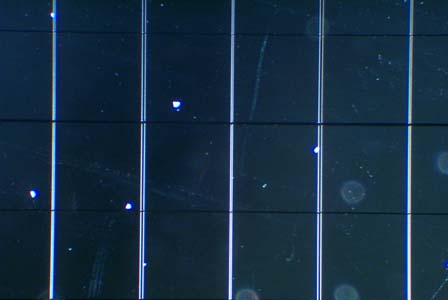

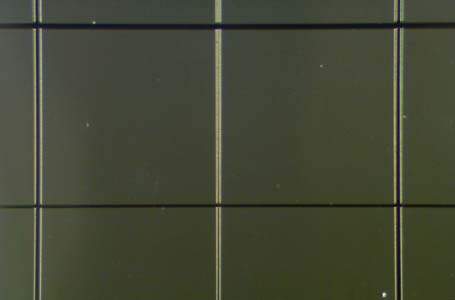

Netzmikrometer
46 kB
 Netzmikrometer
26 kB
Netzmikrometer
36 kB
 Netzmikrometer
24 kB
Netzmikrometer
22 kB
 Netzmikrometer
19 kB
Kupfermünze 2 Cent
169 kB
 Kupfermünze 2 Cent
101 kB
fossile Radiolarienschalen
46 kB
 fossile Radiolarienschalen
95 kB




Aufnahmebedingungen: DC290-Kamera direkt über dem Okular nur mechanisch adaptiert
Okular: CZJ PK 10x  (DDR-Produktion vermutl. vor 1975)
CZJ Vertival mit unendl. korr. CZJ Plan-Objektive M19-Anschluß (DDR-Produktion vermutl. vor 1975), für Leitz Milar mit RMS-Adapterring
Beleuchtung:     intern 50W-Halogen, Dämpfungsfilter NG5, Mattglas;  extern 25W-Halogen Stativleuchte
